ЗАПАСНЫЕ ЧАСТИ К ПАТРОНАМ ТОКАРНЫМ ЧЕТЫРЕХКУЛАЧКОВЫМ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ

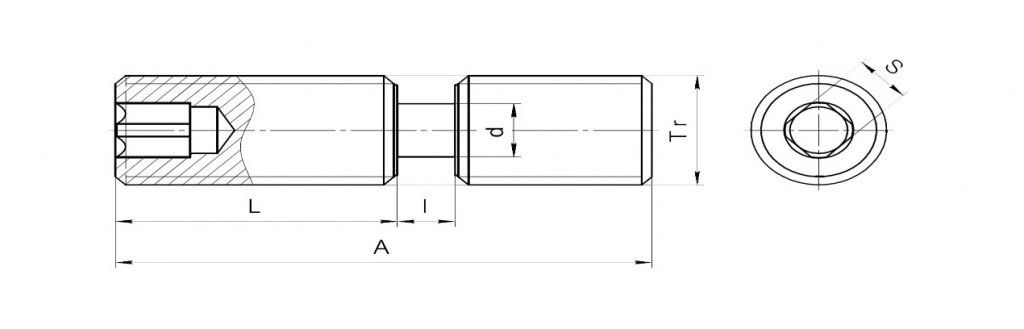

Винт.

Обозначение	Диаметр патрона, (проходное отверстие)	Размеры, (мм)						Масса, (кг)
		A	L	Tr	d	l	S
7103-200/002	Ø200	70	21	Tr24x5LH	Ø14	14	10	0,2
7103-250/002	Ø250	85	37	Tr28x5LH	Ø16	14	12	0,3
7103-250/002-01	Ø250*	85	27	Tr28x5LH	Ø16	14	12	0,3
7103-250/002-02	Ø315	106	45	Tr28x5LH	Ø16	14	12	0,5
7103-400/002	Ø400 (130)	133	50	Tr40x6LH	Ø19,5	17	17	1,1
7103-400/002-01	Ø400 (100)	148	50	Tr40x6LH	Ø19,5	17	17	1,3
7103-500/002	Ø500 (180)	158	83	Tr40x6LH	Ø19,5	17	17	1,4
7103-500/002-01	Ø500 (130)	183	83	Tr40x6LH	Ø19,5	17	17	1,6
7103-630/002	Ø630	223	120	Tr40x6LH	Ø19,5	17	17	2,0
7103-800/002	Ø800	300	175	Tr50x6LH	Ø31	25	24	4,1
7103-800/002-01	Ø1000	357	166	Tr50x6LH	Ø31	25	24	5,0
7103-800/002-02	Ø1250	482	290	Tr50x6LH	Ø31	25	24	7,0

                                                                          *Ø250 - 7103-250.A8(J8)

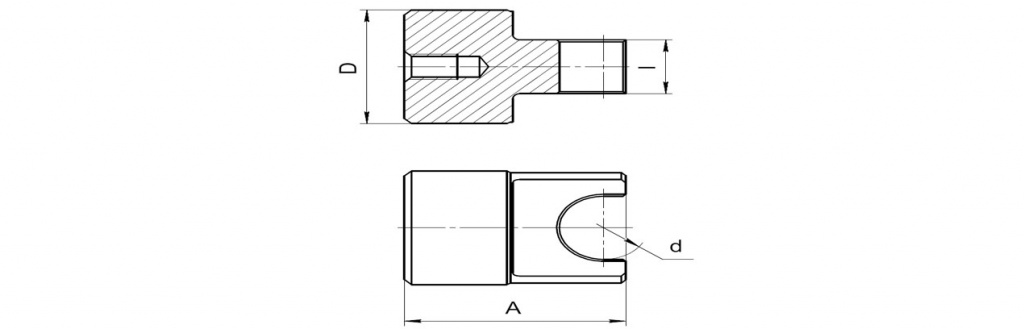

Сухарь.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)				Масса, (кг)
		A	D	d	l
7103-200/004	Ø200	44	24	14	14	0,1
7103-200/004-01	Ø200*	40	24	14	14	0,1
7103-250/004	Ø250	47	28	16	14	0,2
7103-250/004-01	Ø250*	40	28	16	14	0,1
7103-250/004-02	Ø315	59	28	16	14	0,3
7103-500/004	Ø400 Ø500 Ø630	50	36	20	17	0,3
7103-800/004	Ø800	62,5	50	32	25	0,7
7103-1000/004	Ø1000 Ø1250	67	50	32	25	0,7

                                                                          *Ø200 - 7103-200.С125; Ø250 - 7103-250.С160

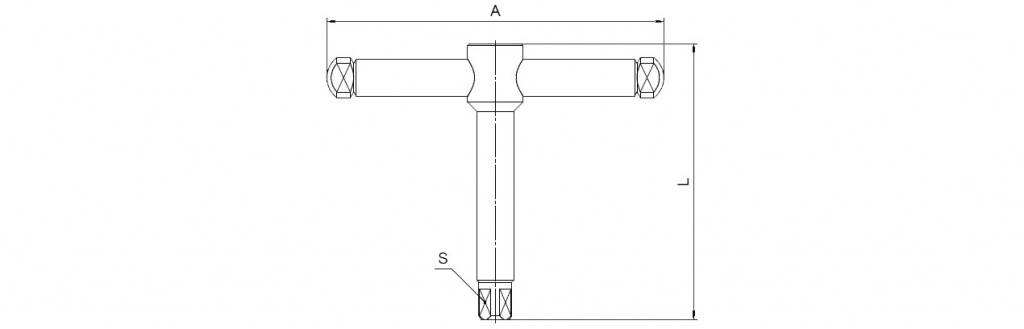

Ключ.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)			Масса, (кг)
		A	L	S
7103-200/015	Ø200	200	130	◻10	0,4
7103-250/015	Ø250 Ø315	350	150	◻12	0,9
7103-500/015	Ø400 Ø500	500	220	◻17	2,1
7103-630/015	Ø630	500	260	◻17	2,7
7103-800/015	Ø800 Ø1000 Ø1250	600	250	◻24	3,5

*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
