ВЫСОКОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ ПАТРОНЫ С ЗАКРЫТЫМ ЦЕНТРОМ

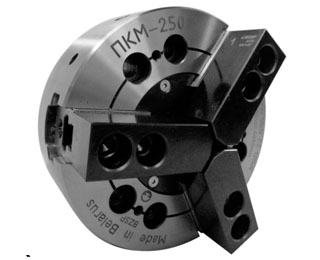

ВЫСОКОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ ПАТРОНЫС ЗАКРЫТЫМ ЦЕНТРОМ  Описание:

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы классов точности «В» и «А» в условиях серийного и массового производства.
Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой
накладных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. В патроне предусмотрены масленки для смазывания рабочих поверхностей патрона.
Возможно использование патрона на станках с вертикальной обработкой.
Точность патронов ISO 3442-3.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Тип крепления патрона:
1 – «С» крепление на фланцевый конец шпинделя по ISO 702-4 (DIN 6353);
2 – «А» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
3 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
4 – «С» крепление через промежуточный фланец ГОСТ 3889 на шпиндель станка.
По требованию потребителя возможно изготовление патрона для крепления на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).
По исполнению патроны изготавливаются с дюймовым «Д» (1/16''x90° или 3/32''x90°) или метрическим «М» (1,5''x60°) зубчатыми соединениями накладных кулачков.


Примеры заказа:
Патрон диаметром 250 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595; условным размером конуса №6, с дюймовым зубчатым соединением – ПКМ-250Д/А6.
Патрон диаметром 210 мм с креплением на фланцевый конец шпинделя по ISO 702-4, c метрическим зубчатым соединением – ПКМ-210М.


Технические характеристики.

Наименование параметров Диаметр патрона, (мм)
210
 250
 Ход штока мм 21 24
Ход кулачка
мм
  		5,5 6,4
    Диапазон диаметров зажимаемых поверхностей мм 10-210 12-250
Максимальное усилие
передаваемое приводом 		кН 38 50
Суммарная сила зажима
в накладных кулачках 		кН 90 120
Допустимая частота
вращения патрона 		мин-1 5000 4000
Масса патрона  кг 20,5 33

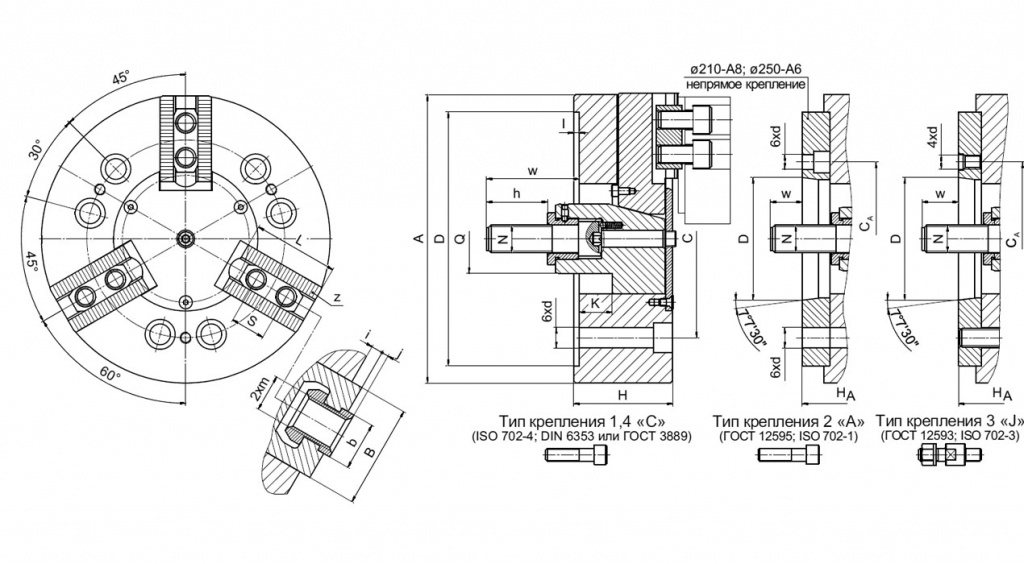

Технические данные.

ВЫСОКОТОЧНЫЕ МЕХАНИЗИРОВАННЫЕ ПАТРОНЫС ЗАКРЫТЫМ ЦЕНТРОМ


  Наименование
параметров

            Модель патрона
ПКМ-210Д
ПКМ-210М 		ПКМ-250Д
ПКМ-250М
Тип крепления ⇓
C170 A6 A8 J6 C165 C220 A6 A8 J6 J8 C210
1 2 3 4 1 2 3 4
A мм Ø210 Ø250
D мм Ø170 Ø106,375 Ø139,719 Ø106,375 Ø165 Ø171,4 - Ø171,4 - - Ø171,4
I мм 5 - - - 8 5 - - - - 8
С мм Ø133,4 - - Ø133,4 Ø171,4 - Ø171,4 - - Ø171,4
   CA мм - - Ø171,4 Ø133,4 - - Ø133,4 - Ø133,4 Ø171,4 -
d мм Ø13 Ø13 Ø17 М12 Ø13 Ø18 Ø13 Ø18 М12 М16 Ø18
N мм М20 М24
Wmin мм 64 52 40 49 61 51 28 34 31 31 50
Wmax мм 85 73 61 70 82 78 54 58 55 55 75
h мм 53 46,5
H мм 76 79 83 86
HA мм - 88 100 91 - - 102 97 100 100 -
Z Д дюйм  1/16"х90о 1/16"х90о
М мм 1/5х600 1/5х600
K мм 21 25
L мм  66 71
B мм 40 45
b
 дюйм 17 21
мм 14 16
m Д дюйм М12 М16
М мм М12 М12
i мм 5  5
j мм 2,5 2,5
S Д дюйм 23 30
М мм 25 30
Q мм Ø46 Ø55

                                                                          *N - по требованию потребителя возможно изготовление другого типоразмера резьбы.

                                                                         **Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
