СУХАРИ К ВЫСОКОТОЧНЫМ МЕХАНИЗИРОВАННЫМ ПАТРОНАМ

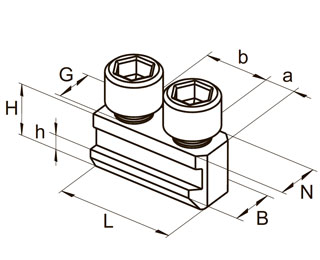

Сухари для основных кулачков с дюймовым зубчатым соединением 1/16''x90°; 3/32''x90°.

Сухари для основных кулачков с дюймовымзубчатым соединением 1/16''x90°; 3/32''x90°

Обозначение   Размеры, (мм)
B H L N(f7) h G
ППМ-400.11 35 34 30 25,5 15 М20






Сухари для основных кулачков с дюймовымзубчатым соединением 1/16''x90°; 3/32''x90°

Обозначение   Размеры, (мм)
B H L N(f7) h a b G
ППМ-170.09В 17 18,5 35 6,5 7,5 7,5 16,5 М10
ППМ-210.09В 19 20,5 40 7,5 7,5 7,5 23 М12
ППМ-250.09В** 25 22,5 55 8,5 12,5 12,5 30 М16
                                                                          **К патронам Ø315 с дюймовым и метрическим зубчатыми соединениями основных кулачков.

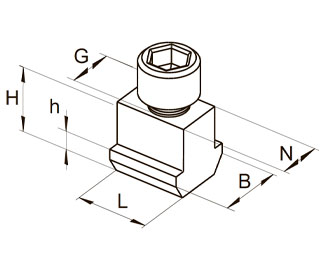

Сухари для основных кулачков с дюймовым зубчатым соединением 1.5''x60°.

Сухари для основных кулачков с дюймовымзубчатым соединением 1/16''x90°; 3/32''x90°

Обозначение   Размеры, (мм)
B H L N(f7) h G
ППМ-400.09В-01 35 34 30 22 15 М20

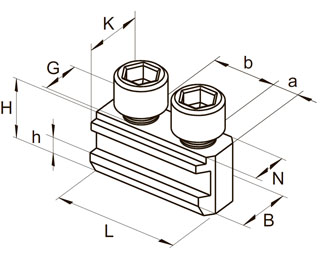

Сухари для основных кулачков с метрическимзубчатым соединением 1,5x60°

Обозначение   Размеры, (мм)
B H L N(f7) K h a b G
ППМ-170.09В-01 17 18,5 35 12 14 7,5 7,5 20 М10
ППМ-210.09В-01 19 20,5 40 14 17 7,5 7,5 25 М12
ППМ-250.09В-01 25 22,5 55 16 21 8,5 12,5 30 М12


*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
