СУХАРИ К ПАТРОНАМ ТОКАРНЫМ КЛИНОВЫМ МЕХАНИЗИРОВАННЫМ (ГОСТ 24351-80)

Сухари к патронам токарным клиновым механизированным (ГОСТ 24351-80).

Сухари для основных кулачков с дюймовымзубчатым соединением 1/16''x90°; 3/32''x90°

Обозначение Диаметр
патрона 		Размеры, (мм)
B H L N(g6) h G a b
7102-0071У-1-2/006 Ø200 24 22 35 17 9 М12 8 19
7102-0073У-1-2/008 Ø250 27 26 45 20 9 М16 10 25
7102-0088У-1-2/008 Ø315
Ø400
Ø500 		34 28 56 25 8 М20 12,5 31





Нормы точности патронов (ГОСТ 1554-86)

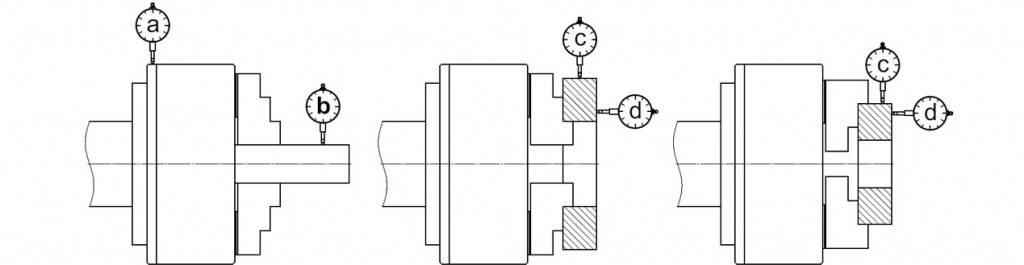

НОРМЫ ТОЧНОСТИ ПАТРОНОВГОСТ 1654-86




Наименование параметра Наружный диаметр патрона, (мм)
125 160 (150) 200 250 315 400 500 630
Класс точности патрона
П Н П Н П Н П Н П Н П Н П Н П Н
Радиальное биение наружного диаметра, (мкм). a 25 40 30 50 30 50 30 50 40 60 50 80 50 80 100 100
Радиальное биение контрольной оправки, зажатой
в прямых кулачках самоцентрирующего патрона, (мкм). 		b 50 75 60 75 60 75 80 100 80 100 80 100 100 120 100 120
Радиальное биение контрольного кольца, зажатого
наружными ступенями прямых кулачков,
внутренними ступенями обратных кулачков
самоцентрирующего патрона, (мкм). 		c 50 75 60 75 60 75 80 100 80 100 80 100 100 120 100 120
Торцовое биение контрольного кольца, зажатого внутренними
ступенямиобратных кулачков, наружными ступенями прямых
кулачков самоцентрирующего патрона, (мкм) 		d 40 50 40 50 40 50 40 50 50 70 50 70 50 80 50 80
