ПРИСПОСОБЛЕНИЕ С РУЧНЫМ ЗАЖИМОМ

ПРИСПОСОБЛЕНИЕ С РУЧНЫМ ЗАЖИМОМ
 Описание:

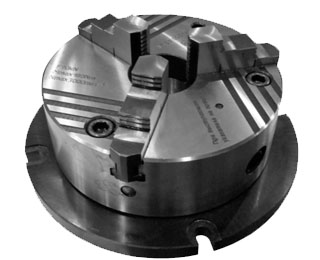

Приспособление с ручным зажимом предназначено для выполнения работ на станках сверлильно-фрезерной группы.
Приспособление изготавливается на базе ручного самоцентрирующего клинореечного патрона, что позволяет обеспечивать передачу больших зажимных усилий при небольшом крутящем моменте на ключе. Конструкция позволяет выполнять быструю переналадку реверсивных кулачков, которые выполняют функцию прямых и обратных, при их переустановке.
По требованию потребителя возможна комплектация приспособления сборными кулачками.


Примеры заказа:
Приспособление с ручным зажимом диаметром 250 – ЗПР-250.65.


Технические данные и характеристики.

ПРИСПОСОБЛЕНИЕ С РУЧНЫМ ЗАЖИМОМ

Модель
Параметр

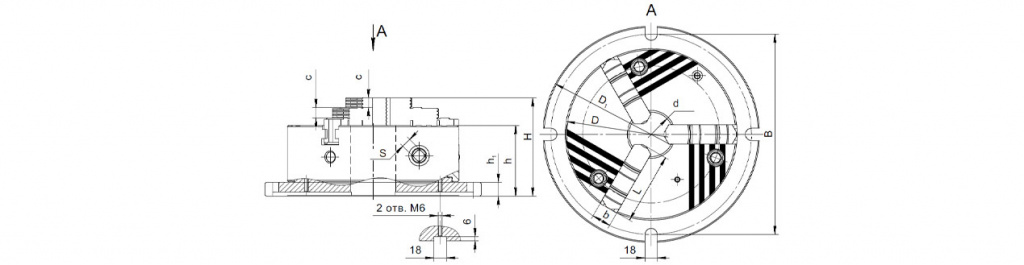

D D1 d H h h1 B L b c S
ЗПР-250.65 Ø250 Ø315 Ø65 143 103 20 292 105 28 15 Ø14
ЗПР-400.120 Ø400 Ø460 Ø120 194 135 20 442 167 45 20 Ø17
ЗПР-500.180 Ø500 Ø560 Ø180 194 135 20 542 167 45 20 Ø17

Наименование параметров
Модель
ЗПР-250.65 ЗПР-400.120 ЗПР-500.180
 Крутящий момент на зажимном ключе Н*м 180 225 250
 Суммарная сила зажима в кулачках кН 90 140 160
 Рабочий ход кулачка мм 8 12 16
 Диапазон диаметров зажимаемых поверхностей мм 15-250 19-374 53-475
 Максимальный вылет кулачков мм 325 478 580
 Масса кг 40 150 230













*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
