ПРИСПОСОБЛЕНИЕ ДЛЯ РАСТОЧКИ МЯГКИХ НАКЛАДНЫХ КУЛАЧКОВ

ПРИСПОСОБЛЕНИЕ ДЛЯ РАСТОЧКИМЯГКИХ НАКЛАДНЫХ КУЛАЧКОВ Назначение:

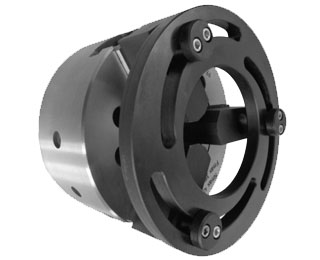

Приспособление ПРКВ предназначено для расточки мягких накладных кулачков механизированных патронов моделей «ППМ» и «ПКМ».

Преимущества:

  • обеспечение высокой концентричности мягких накладных кулачков по отношению к поверхности обрабатываемой детали;
  • получение точности центрирования до 10 мкм и сохранения ее стабильности в процессе эксплуатации;
  • простота работы;
  • возможность работы как на новых, так и на старых патронах.
 Принцип работы:
  • установить кулачки в нужное положение с учетом необходимого припуска под обработку;
  • отрегулировать и совместить приспособление с монтажными отверстиями накладных кулачков;
  • зафиксировать приспособление патроном, при этом основные кулачки патрона должны находится в середине их полного хода,
    что обеспечивает наибольшую эффективность зажатия и достаточный зазор при установке обрабатываемой детали;
  • для осуществления зажатия серединой хода основных кулачков необходимо разжать кулачки и слегка повернуть диск приспособления чтобы сместить регулируемые пальцы, после чего повторно зафиксировать приспособление патроном;
  • обработать кулачки до требуемого размера.

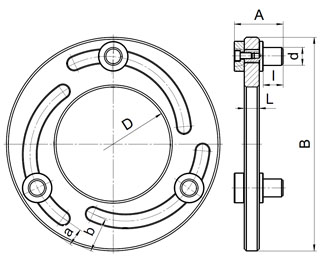

Размеры и технические характеристики.

ПРИСПОСОБЛЕНИЕ ДЛЯ РАСТОЧКИМЯГКИХ НАКЛАДНЫХ КУЛАЧКОВ
Модель Размеры, (мм)  Масса, (кг)
A B D L a b d l
ПРКВ-170
 40 180 80 15 14,5 34,5 16,5 10 2,1
ПРКВ-210 40 218 115 15 15 36,5 18,5 10 2,7
ПРКВ-250Д 40 258 150 15 17 40 25,5 10 3,5
ПРКВ-250М 40 258 150 15 17 40 18,5 10 3,4
ПРКВ-315 40 316 188 15 21 50 25,5 10 5,2
ПРКВ-400 50 405 230 20 23,5 52,5  30 15 10,5
