ПЕРЕХОДНЫЕ ФЛАНЦЫ К ВЫСОКОТОЧНЫМ МЕХАНИЗИРОВАННЫМ ПАТРОНАМ

Переходные фланцы ГОСТ 12595 (ISO 702-1; DIN 55026).

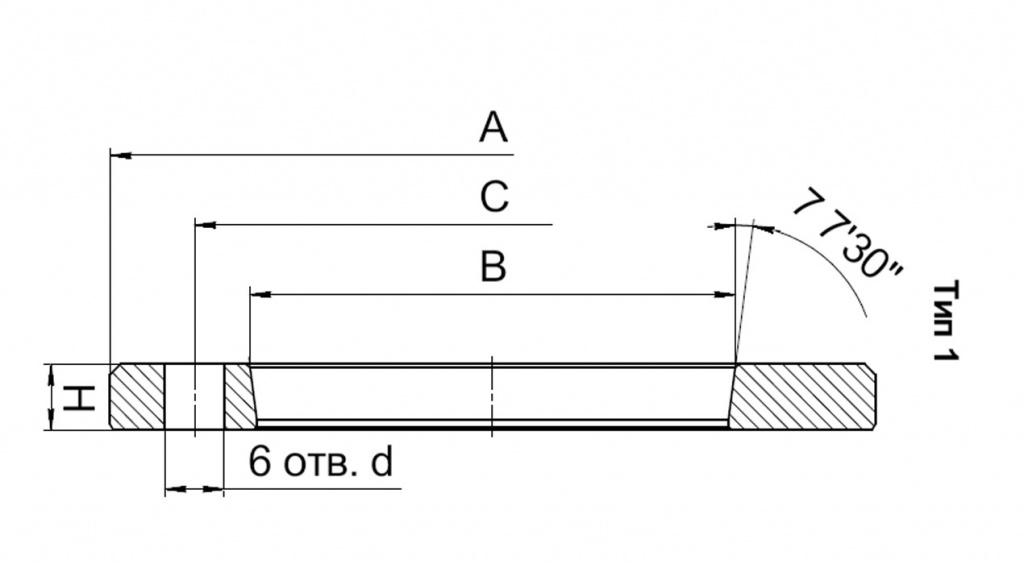

Переходные фланцы ГОСТ 12595 (ISO 702-1; DIN 55026)

Тип 1.

Обозначение   Размеры, (мм) Масса, (кг)
A B C H d
ППМ-170.10 Ø140 Ø82,563 Ø104,8 15 Ø11 1,1
ППМ-210.10 Ø170 Ø106,375 Ø133,4 17 Ø13 1,7
ППМ-250.10 Ø220 Ø139,719 Ø171,4 19 Ø17 3,1
ППМ-315.10 Ø300 Ø196,869 Ø235 21 Ø21 5,5

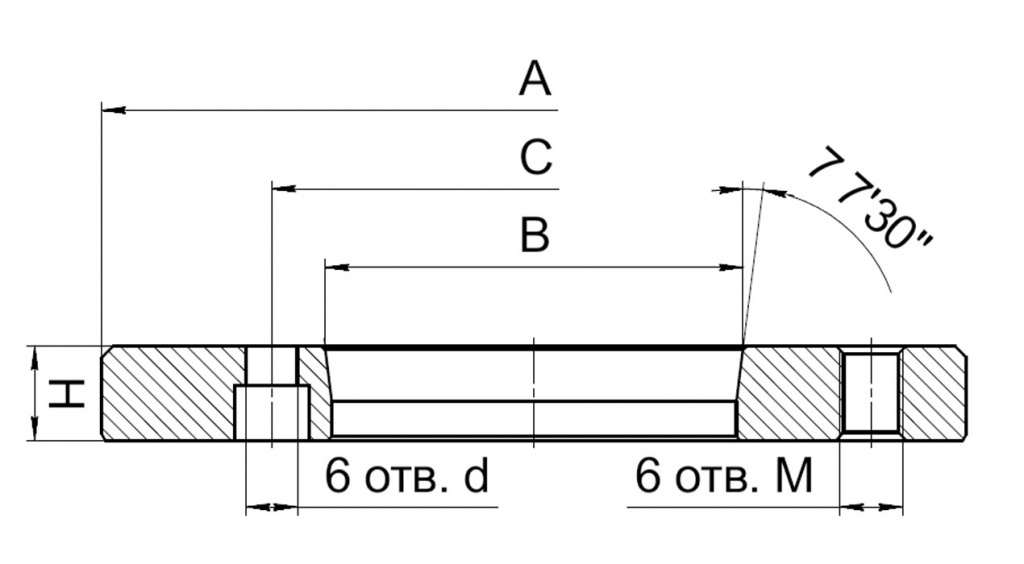

Переходные фланцы ГОСТ 12595 (ISO 702-1; DIN 55026)B

Тип 2.

Обозначение   Размеры, (мм) Масса, (кг)
A B C H d М
ППМ-210.12 Ø170 Ø82,563 Ø104,8 24 Ø11 М12 2,7
ППМ-250.12 Ø220 Ø106,375 Ø133,4 24 Ø13 М16 5,0
ППМ-315.12 Ø300 Ø139,719 Ø171,4 30 Ø17 М20 11,5



Переходные фланцы ГОСТ 12593 (ISO 702-3; DIN 55027).

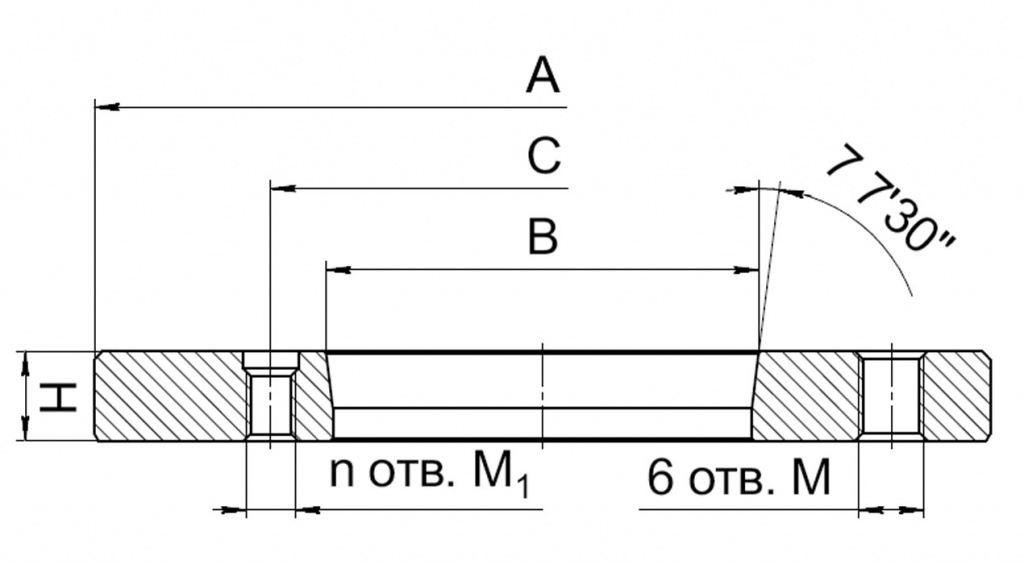

Переходные фланцы ГОСТ 12593 (ISO 702-3; DIN 55027)

Обозначение   Размеры, (мм) Масса, (кг)
A B C H n М1 M
ППМ-210.13 Ø170 Ø106,375 Ø133,4 20 4 М12 М12 2,3
ППМ-250.13 Ø220 Ø106,375 Ø133,4 22 4 М12 М16 4,8
ППМ-250.13-01 Ø220 Ø139,719 Ø171,4 22 4 М16 М16 3,7

  По требованию потребителя возможно изготовление переходных фланцев других типоразмеров
  для крепления на фланцевые концы шпинделей по ГОСТ 12595 (ISO 702-1; DIN 55026), ГОСТ 12593  ГОСТ 26651 (ISO 702-2; DIN 55029) и ISO 702-4 (DIN 6353).
