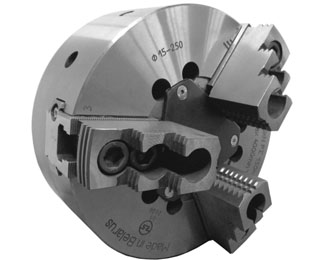

ПАТРОНЫ ТОКАРНЫЕ ТРЕХКУЛАЧКОВЫЕ КЛИНОВЫЕ МЕХАНИЗИРОВАННЫЕ

Описание:

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы классов точности «Н» и «П» в условиях серийного и массового производства. Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. Настройка на необходимый диаметр зажима осуществляется переустановкой накладных закаленных кулачков по рифлениям основных кулачков, при этом сохраняется необходимая точность патрона. Точность патрона с незакаленными кулачками достигается путем расточки накладных кулачков после их переустановки на необходимый диаметр. Также в корпусе патрона предусмотрены масленки для смазывания рабочих поверхностей патрона.
Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

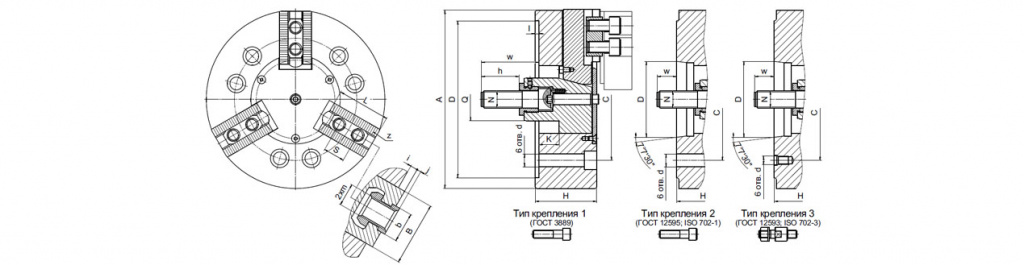

Тип крепления патрона:
1 – крепление через промежуточный фланец ГОСТ 3889 на шпиндель станка.
2 – крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
3 – крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);

Примеры заказа:
Патрон диаметром 315 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595; условным размером конуса №8, шаг рифлений «1/16"х90°», класса точности «Н» – ПКМ-315.К8М (мелкий шаг рифления).
Патрон диаметром 400 мм с креплением на фланцевый конец шпинделя по ГОСТ 12593; условным размером конуса №11, шаг рифлений «2,5х90°», класса точности «П» – ПКМ-400.J11КП (крупный шаг рифления).
