ПАТРОНЫ ТОКАРНЫЕ КЛИНОВЫЕ ДВУХКУЛАЧКОВЫЕ И ТРЕХКУЛАЧКОВЫЕ ДЛЯ ТОКАРНЫХ СТАНКОВ-АВТОМАТОВ

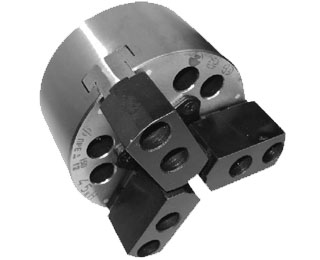

ПАТРОНЫ ТОКАРНЫЕ КЛИНОВЫЕ ДВУХКУЛАЧКОВЫЕ ИТРЕХКУЛАЧКОВЫЕ ДЛЯ ТОКАРНЫХ СТАНКОВ-АВТОМАТОВ  Описание:

Патроны предназначены для закрепления штучных заготовок, обрабатываемых на станках токарной группы классов точности «П» в условиях серийного и массового производства.
Патроны работают от механизированного привода, устанавливаемого на заднем конце шпинделя станка. В конструкции патронов предусмотрена взаимозаменяемость накладных кулачков, позволяющая значительно повысить производительность и точность при обработке заготовок на станках автоматах.
Патроны обеспечивают герметизацию внутренних полостей патрона от попадания мелкой стружки и вымывания смазки, увеличение срока службы патрона и повышенную точность центрирования кулачков.
Точность патронов «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Патроны поставляются с мягкими незакаленными кулачками.

Примеры заказа:
Патрон токарный двухкулачковый диаметром 125 мм – ПКМ-150.2.С120.
Патрон токарный трёхкулачковый диаметром 150 мм – ПКМ-150.С120.


Технические характеристики.

Наименование параметров Диаметр патрона, (мм)
125 150 160
Количество кулачков
 2 3 2 3 2 3
Ход штока мм 16
20
20
Ход кулачка мм 4,2 5,3 5,3
Диапазон диаметров
зажимаемых поверхностей 		мм 8-125 12-150 12-160
Максимальное усилие,
передаваемое приводом 		кН 12 15 16 20 16 20
Суммарная сила зажима
в накладных кулачках 		кН 20 30 30 45 30 45
Допустимая частота
вращения патрона 		мин-1 3600 3600 3600
Точность центрирования при
взаимозаменяемости кулачков 		мкм 150 150 150
Точность центрирования при непосредственной
расточке кулачков 		мкм 50 60 60
Масса патрона кг 6,5 7,0 10,5 11,0 11,5 12,0

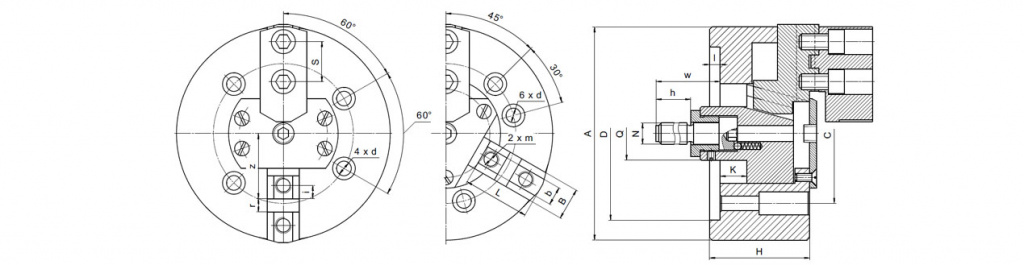

Технические данные.

ПАТРОНЫ ТОКАРНЫЕ КЛИНОВЫЕ ДВУХКУЛАЧКОВЫЕ ИТРЕХКУЛАЧКОВЫЕ ДЛЯ ТОКАРНЫХ СТАНКОВ-АВТОМАТОВ



Наименование параметров Модель патрона
ПКМ-125 ПКМ-150 ПКМ-160
Количество кулачков
2 3 2 3 2 3
A мм Ø125 Ø150 Ø160
D мм Ø100 Ø120 Ø130
I мм 6 8 8
C мм Ø82,6 Ø104,8 Ø104,8
d мм Ø11 Ø11 Ø11
H мм 65 75 75
L мм 40,5 47,5 50,5
N мм М12 М16 М16
Q мм Ø36 Ø40 Ø40
     w min мм 75 69 69
     w max мм 91 89 89
h мм 55 55 55
K мм 16 20 20
B мм 20 24 24
b мм 12 14 14
m мм М10 М12 М12
l мм 7,5 10 10
r мм 8 10 10
z мм 37 48,5 48,5
S мм 23 30 30
