ПАТРОНЫ ТОКАРНЫЕ КЛИНОРЕЕЧНЫЕ ТРЕХКУЛАЧКОВЫЕ РУЧНЫЕ САМОЦЕНТРИРУЮЩИЕ

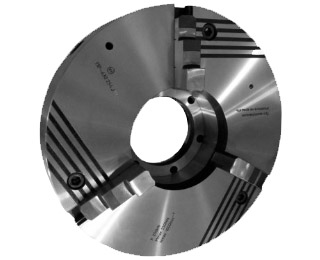

Барановичи патроны (6-8).jpg  Описание:

Патроны предназначены для установки на токарные и специальные станки.

Конструкция патрона обеспечивает передачу высокого зажимного усилия при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами. Особенностью конструкции является быстрая смена кулачков, которые выполняют функцию прямых и обратных при переустановке. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы.
Патроны выполнены на базе стального корпуса, пазы под кулачки закалены ТВЧ.
Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.

Тип крепления патрона:


1 – «С» крепление через промежуточные фланцы ГОСТ 3889 или DIN 6350 на шпиндель станка;
2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
3 – «A» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
4 – «D» крепление на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).
По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).

Примеры заказа:

Патрон диаметром 400 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595, условным размером конуса №8 с цельными кулачками, класса точности «П» –ПР-400.120.А8 «П».
Патрон диаметром 500 мм с креплением на фланцевый конец шпинделя по ГОСТ 12593, условным размером конуса №11 со сборными кулачками – ПР-500.180.J11-01.







Технические характеристики.

                       Наименование параметров
         Диаметр патрона (мм)
    250         400       500        630

  Суммарная сила зажима в кулачках

   кН      90   140   160   160

  Крутящий момент на зажимном ключе

  Н*м
  180    225   250   250

  Допустимая частота вращения патрона

 мин -1   3000   1800  1300  1000

  Рабочий ход кулачка

   мм      8      12       16      16

  Диапазон диаметров зажимаемых поверхностей

   мм   5-245    19-374    53-475   170-605

  Максимальный вылет кулачков

   мм
    310    478     580     657

  Масса патрона

    кг     36    115        180    283


Технические данные.

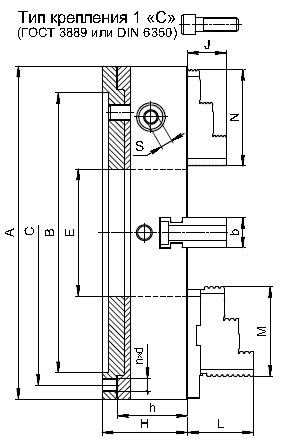

typ-1-C

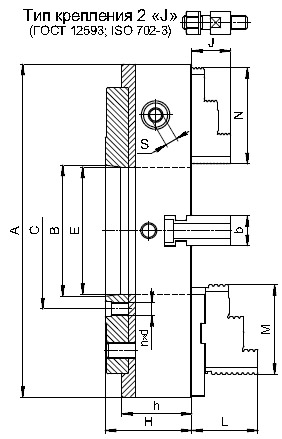

Тип крепления 2 «J»(ГОСТ 12593; ISO 702-3)

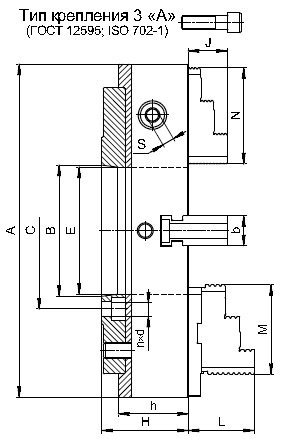

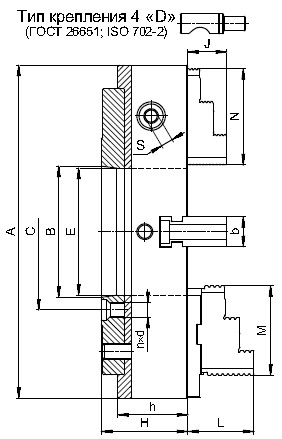

 Тип крепления(ГОСТ 12595; ISO 702-1)  Тип крепления 4 D(ГОСТ 26651; ISO 702-2)



Наименование параметров

Модель патрона ПР-250.65

Тип крепления
А6J6D6A8J8D8C210C200
AммØ250
BммØ106,375Ø139,719Ø210 х 5Ø200 х 5
CммØ133,4Ø171,4Ø226Ø224
EммØ65
Hмм116106111116106116106106
hмм9282829282828282
n x dмм6 х Ø144 х М126 х М16 х 1,56 х Ø184 х М166 х М20 х 1,53 х М126 х М12
Jмм40
Nмм105
Lмм59
Mмм90
bмм28
Sмм14
Наименование параметров
Модель патрона ПР-400.120
Тип крепления
А8J8D8A11J11D11C340C330
AммØ400
BммØ139,719Ø196,869Ø340 х 6Ø330 х 5
CммØ171,4Ø235Ø368Ø362
EммØ120
Hмм148138143153138148138138
hмм124114114124114114114114
n x dмм6 х Ø184 х М166 х М20х 1,56 х Ø226 х М206 х М22 х 1,53 х М166 х М16
Jмм59
Nмм167
Lмм90
Mмм130
bмм45
Sмм17
Наименование  параметров
Модель патрона ПР-500.180
Тип крепления
А8J8D8A11J11D11A15J15C440C420
AммØ500
BммØ139,719Ø196,869Ø285,775Ø440 х 8Ø420 х 5
CммØ171,4Ø235,0Ø330,2Ø465Ø458
EммØ180
Hмм153143148153143148143143143143
hмм124114114124114114124114114114
n x dмм6 х Ø184 х М166 х М20 х 1,56 х Ø226 х М206 х М22 х 1,56 х Ø266 х М246 х М166 х М16
Jмм59
Nмм167
Lмм90
Mмм130
bмм45
Sмм17
Наименование
параметров ⇓
Модель патрона ПР-630.254
Тип крепления
A11J11D11A15J15C560C545
AммØ630
BммØ196,869Ø285,775Ø560 х 8Ø545 х 7
CммØ235Ø330,2Ø595Ø586
EммØ254
Hмм153143148153143143143
hмм124114114124114114114
n x dмм6 х Ø226 х М206 х М22 х 1,56 х Ø266 х М246 х М166 х М16
Jмм59
Nмм175
Lмм-
Mмм-
bмм45
Sмм17


                                                 Таблица сопоставления токарных ручных патронов


ГОСТ 2675-80ОАО «БелТАПАЗ»ОАО “БЗСП”ГОСТ 2675-80ОАО «БелТАПАЗ»ОАО “БЗСП”

7100-0009

3-250.09.134

3-250.09.144

ПР-250.65.С210 (ц)

7100-0051

ПР-630.254.J11 (ц)

7100-0010

3-250.10.130

3-250.10.140

ПР-250.65.С210 (с)

7100-0052

ПР-630.254.J11 (с)

СЕ 7100-0009

ПР-250.65.С200 (ц)

7100-0053

ПР-630.254.J15 (ц)

СЕ 7100-0010

ПР-250.65.С200 (с)

7100-0054

ПР-630.254.J15 (с)

7100-0015

3-400.15.34

ПР-400.100.С340 (ц)

7100-0061

ПР-250.65.К6 (ц)

7100-0016

3-400.16.30

ПР-400.100.С340 (с)

7100-0062

ПР-250.65.К6 (с)

СЕ 7100-0015

ПР-400.100.С330 (ц)

7100-0065

3-400.65.34

ПР-400.120.К8 (ц)

СЕ 7100-0016

ПР-400.100.С330 (с)

7100-0066

3-400.66.30

ПР-400.120.К8 (с)

7100-0017

3-500.17.24

ПР-500.150.С440 (ц)

7100-0067

3-500.67.24

ПР-500.180.К11 (ц)

7100-0018

3-500.18.20

ПР-500.150.С440 (с)

7100-0068

3-500.68.20

ПР-500.180.К11 (с)

7100-0019

3-630.19.24

ПР-630.254.С560 (ц)

7100-0069

ПР-630.254.К15 (ц)

7100-0020

3-630.20.20

ПР-630.254.С560 (с)

7100-0070

ПР-630.254.К15 (с)

7100-0035

3-250.35.134

3-250.35.144

ПР-250.65.J6 (ц)



3-250.81.134

3-250.81.144

ПР-250.65.D6 (ц)

7100-0036

3-250.36.130

3-250.36.140

ПР-250.65.J6 (с)



3-250.82.130

3-250.82.140

ПР-250.65.D6 (с)

7100-0037

3-250.37.134

3-250.37.144

ПР-250.65.J8 (ц)



3-250.83.134

3-250.83.144

ПР-250.65.D8 (ц)

7100-0038

3-250.38.130

3-250.38.140

ПР-250.65.J8 (с)



3-250.84.130

3-250.84.140

ПР-250.65.D8 (с)

7100-0043

3-400.43.34

ПР-400.120.J8 (ц)



3-400.89.34

ПР-400.120.D8 (ц)

7100-0044

3-400.44.30

ПР-400.120.J8 (с)



3-400.90.30

ПР-400.120.D8 (с)

7100-0045

3-400.45.34

ПР-400.120.J11 (ц)



3-400.91.34

ПР-400.120.D11 (ц)

7100-0046

3-400.46.30

ПР-400.120.J11 (с)



3-400.92.30

ПР-400.120.D11 (с)

7100-0047

3-500.47.24

ПР-500.180.J8 (ц)



3-500.93.24

ПР-500.180.D8 (ц)

7100-0048

3-500.48.20

ПР-500.180.J8 (с)



3-500.94.20

ПР-500.180.D8 (с)

7100-0049

3-500.49.24

ПР-500.180.J11 (ц)



3-500.95.24

ПР-500.180.D11 (ц)

7100-0050

3-500.50.20

ПР-500.180.J11 (с)



3-500.96.20

ПР-500.180.D11 (с)


**Ц – цельный кулачок, С – сборный кулачок.
