ПАТРОНЫ ТОКАРНЫЕ КЛИНОРЕЕЧНЫЕ ЧЕТЫРЕХКУЛАЧКОВЫЕ РУЧНЫЕ САМОЦЕНТРИРУЮЩИЕ

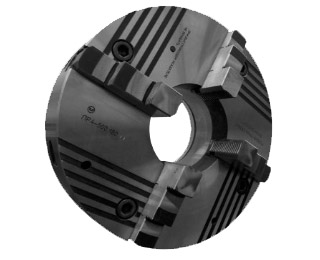

Барановичи патроны (9,10).jpg  Описание:

Патроны предназначены для установки на токарные и специальные станки.
Конструкция патрона обеспечивает передачу высокого зажимного усилия при значительно меньшем крутящем моменте на зажимном ключе по сравнению со спиральными патронами. Особенностью конструкции является быстрая смена кулачков, которые выполняют функцию прямых и обратных при переустановке. Клинореечные патроны обладают высокой износостойкостью и длительностью срока службы.
Патроны выполены на базе стального корпуса, пазы под кулачки закалены ТВЧ.
Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Тип крепления патрона:
1 – «С» крепление через промежуточные фланцы ГОСТ 3889 или DIN 6350 на шпиндель станка;
2 – «J» крепление на фланцевый конец шпинделя по ГОСТ 12593 (ISO 702-3; DIN 55027);
3 – «A» крепление на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026);
4 – «D» крепление на фланцевый конец шпинделя по ГОСТ 26651 (ISO 702-2; DIN 55029).
По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).

Примеры заказа:

Патрон диаметром 400 мм с креплением на фланцевый конец шпинделя по ГОСТ 12595, условным размером конуса №8 с цельными кулачками, класса точности «П» –ПР-400.120.А8 «П».
Патрон диаметром 500 мм с креплением на фланцевый конец шпинделя по ГОСТ 12593, условным размером конуса №11 со сборными кулачками – ПР-500.180.J11-01.



Технические характеристики.

                       Наименование параметров
  Диаметр патрона (мм)
  500    630

  Суммарная сила зажима в кулачках

   кН   160 160

  Крутящий момент на зажимном ключе

   Н*м
  250 250

  Допустимая частота вращения патрона

  мин -1 1700 1300

  Рабочий ход кулачка

    мм 16 16

  Диапазон диаметров зажимаемых поверхностей

    мм 53-475  170-605

  Максимальный вылет кулачков

   мм
 580 657

  Масса патрона

     кг 185 285


Технические данные.

typ-1-C
 Тип крепления 2 «J»(ГОСТ 12593; ISO 702-3)
  Тип крепления(ГОСТ 12595; ISO 702-1)  Тип крепления 4 D(ГОСТ 26651; ISO 702-2)


Наименование
параметров ⇓
 Модель патрона ПР4-500.180
Тип крепления
A8 J8 D8 A11 J11 D11 A15 J15 C440 C 420
A мм Ø500
B мм Ø139,719 Ø196,869 Ø285,775 Ø440 х 8 Ø420 х 5
C мм Ø171,4 Ø235,0 Ø330,2 Ø465 Ø458
E мм Ø180
H мм 153 143 148 153 143 148 143 143 143 143
h мм 124 114 114 124 114 114 124 114 114 114
n x d мм 6 х Ø18 4 х М16 6 х М20 х 1,5 6 х Ø22 6 х М20 6 х М22 х 1,5 6 х Ø26 6 х М24 6 х М16 6 х М16
J мм 59
N мм 167
L мм 90
M мм 130
b мм 45
S мм 17

Наименование
параметров ⇓
 Модель патрона ПР4-630.254
Тип крепления
A11 J11 D11 A15 J15 C560 C545
A мм Ø630
B мм Ø196,869 Ø285,775 Ø560 х 8 Ø545 х 7
C мм Ø235 Ø330,2 Ø595 Ø586
E мм Ø254
H мм 153 143 148 153 143 143 143
h мм 124 114 114 124 114 114 114
n x d мм 6 х Ø22 6 х М20 6 х М22 х 1,5 6 х Ø26 6 х М24 6 х М16 6 х М16
J мм 59
N мм 175
L мм -
M мм -
b мм 45
S мм 17


*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
