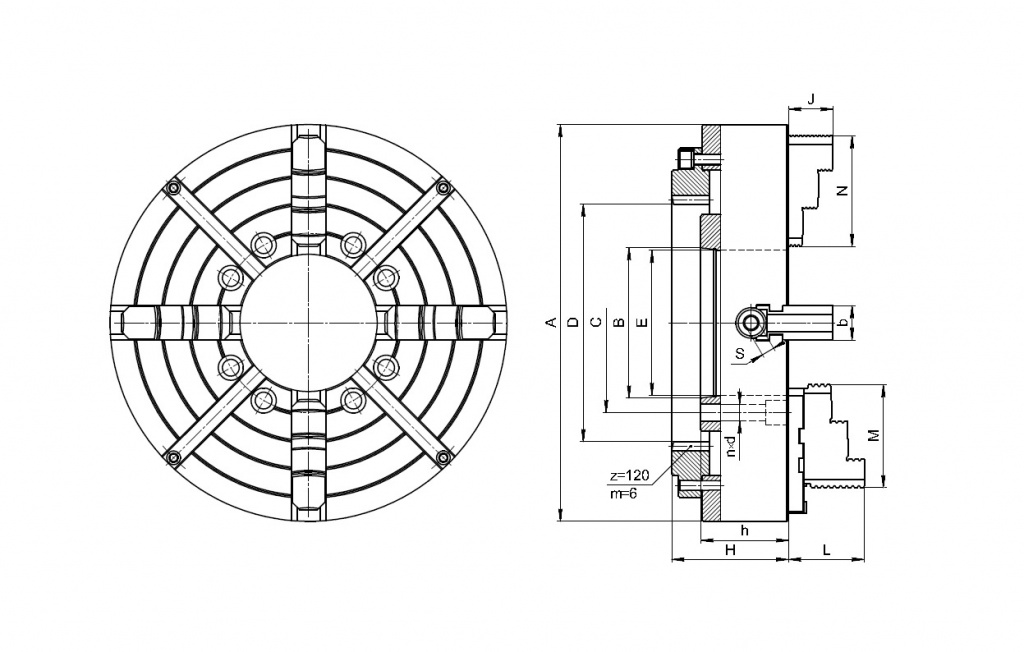

ПАТРОНЫ ТОКАРНЫЕ ЧЕТЫРЕХКУЛАЧКОВЫЕ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ С ЗУБЧАТЫМ ВЕНЦОМ

Описание

Патроны предназначены для зажима и обработки пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентриковых (отливки, поковки и т.п.) на токарновинторезных станках производства «Рязанский станкостроительный завод» модели 165 и их модификациях: 1658; 1А165; 1М165; 1Н165; РТ117; РТ317; РТ817 и их аналоги.

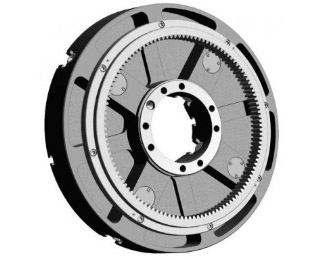

Особенностью конструкции является наличие зубчатого венца на заднем торце патрона.
Стальной корпус патрона имеет Т-образные пазы 22 мм ГОСТ 1574 для установки различных технологических наладок.
Корпуса патронов изготавливаются из стальной отливки.
Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
Тип крепления на фланцевый конец шпинделя по ГОСТ 12595 (ISO 702-1; DIN 55026), условнымразмером конуса №15.
По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).

Примеры заказа:
Патрон диаметром 1000 мм со сборными кулачками, класса точности «П» – 7103-1000Б-01 «П».
Патрон диаметром 1250 мм с цельными кулачками, класса точности «Н» – 7103-1250Б.
