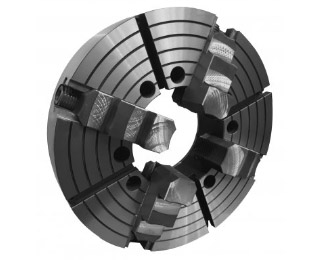

ПАТРОНЫ ТОКАРНЫЕ ЧЕТЫРЕХКУЛАЧКОВЫЕ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ И УВЕЛИЧЕННЫМ ПРОХОДНЫМ ОТВЕРСТИЕМ

Описание

Патроны предназначены для зажима и обработки труб, пруткового материала и штучных заготовок сложной конфигурации, несимметричных, эксцентриковых (отливки, поковки и т.п.) на станках токарной группы.
Особенностью конструкции является повышенная прочность, высокая и устойчивая сила зажима, а также наличие универсального крепления на фланцевые концы шпинделей как по ГОСТ 12595 (ISO 702-1; DIN 55026), так и по ГОСТ 12593 (ISO 702-3; DIN 55027).
Стальной корпус патронов Т-образные пазы 22H12 ГОСТ 1574 для установки различных технологических наладок.
Точность патронов «Н» или «П» ГОСТ 1654.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.
По исполнению патроны изготавливаются с цельными или сборными кулачками (-01).

Примеры заказа:
Патрон диаметром 630 мм с креплением на фланцевый конец шпинделя, условным размером конуса №15 с цельными кулачками, класса точности «П» – ПТ4Н-630.270/15 «П».
Патрон диаметром 630 мм с креплением на фланцевый конец шпинделя, условным размером конуса №20 со сборными кулачками, класса точности «Н» – ПТ4Н-630.270/20-01.
