ПАТРОНЫ ПОЛЫЕ ДЛЯ ОБРАБОТКИ ТРУБ СО ВСТРОЕННЫМ ПНЕВМОПРИВОДОМ

ПАТРОНЫ ПОЛЫЕ ДЛЯ ОБРАБОТКИ ТРУБСО ВСТРОЕННЫМ ПНЕВМОПРИВОДОМ

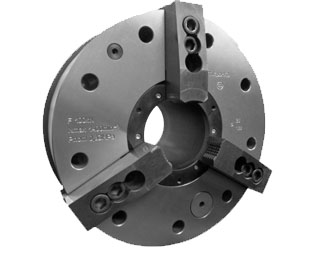

Описание:

Патроны предназначены для обработки труб в нефте- и газодобывающей промышленности на специальных токарных станках. Наличие встроенного пневмопривода позволяет производить установку на станок двух патронов (на переднем и заднем конце шпинделя токарного станка) для лучшей центровки заготовки трубы. Патрон комплектуется коллектором, который крепится на передней бабке станка.
Увеличенный ход зажимного кулачка позволяет производить зажим трубы с высаженными концами. Для аварийного отключения вращения шпинделя станка при падении давления в полости патрона, в корпусе установлен механизм контроля падения давления. Также в патрон установлен механизм контроля хода зажимных кулачков.
Патроны взаимозаменяемы с патронами 2500-400-140 и 2500-500-230 производства Bison-Bial, а также с патронами BB-N 400-140/Z310 и BB-4 500-230/Z415 производства SMW-AUTOBLOK.
Класс точности балансировки G 6,3 ГОСТ ИСО 1940-1.


Примеры заказа:
Патрон диаметром 450 мм, полый для обработки труб со встроенным пневмоприводом – ППТ-450.140.




Технические характеристики.


Наименование параметров      Диаметр патрона (мм)
450 570
Проходное отверстие мм 140 230
Полный ход кулачка мм 19 31
Ускоренный ход кулачка мм 12 22
Зажимной ход кулачка мм 7 9
Масимальный ход штока контроля хода мм 8 10
Ход штока механизма контроля хода
при ускоренном ходе кулачка 		мм 5 6
Ход штока механизма контроля хода
при зажимном ходе кулачка 		мм 3 4
Максимальный ход штока контроля давления мм 7 7
Давление в рабочей полости патрона при максимальном
вылете штока механизма контроля давления 		МПа 0,25 0,25
Время падения давления в рабочей полости
патрона до 0,25 МПа, не менее 		мин 20 20
Диапазон диаметров зажимаемых поверхностей мм 35-138 90-228
Рабочее давление (min-max) МПа 0,2-0,8 0,2-0,8
Номинальное давление МПа 0,63 0,63
Суммарная сила зажима в накладных кулачках кН 100 130
Допустимая частота вращения патрона мин-1 1400 1200
Масса патрона без накладных кулачков кг 195 225

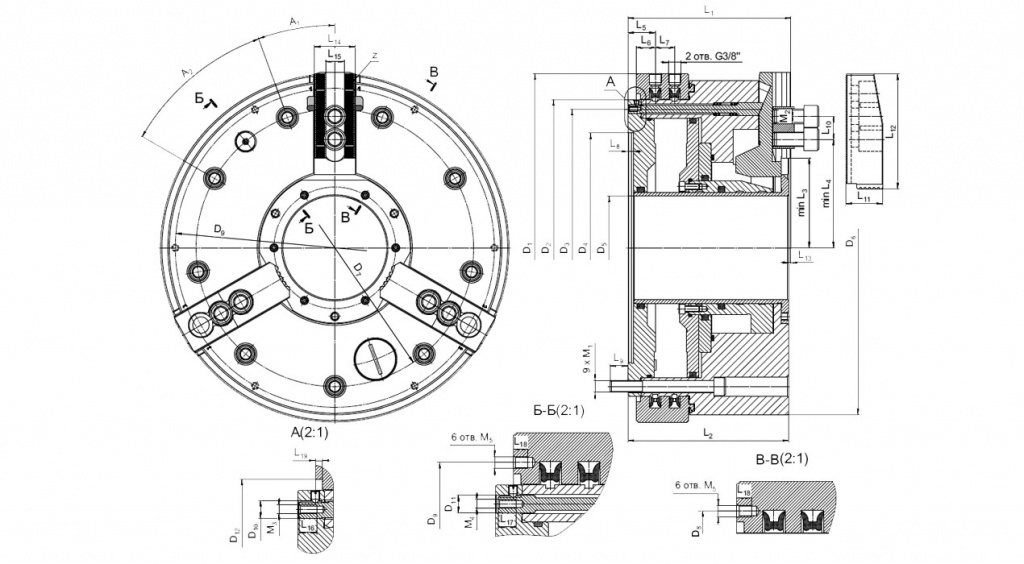

Технические данные.

ПАТРОНЫ ПОЛЫЕ ДЛЯ ОБРАБОТКИ ТРУБСО ВСТРОЕННЫМ ПНЕВМОПРИВОДОМ
Модель патрона Параметр
D1 D2 D3 D4 D5 D6 D7 D8 D9 D10
ППТ-450.140 Ø470 Ø400H6 Ø374 Ø310 Ø140 Ø450 Ø374 Ø448 Ø430 Ø12
ППТ-570.230 Ø570 Ø500H6 Ø474 Ø474 Ø230 Ø570 Ø474 Ø550 Ø550 Ø12
Модель патрона Параметр
D11 D12 L1 L2 L3 L4 L5 L6 L7 L8
ППТ-450.140 Ø12 Ø415 220 217 102 111,5 37 25 26 8
ППТ-570.230 Ø12 - 235 232 147,5 166,5 36,5 17 26 8
Модель патрона Параметр
L9 L10 L11 L12 L13 L14 L15 L16 L17 L18
ППТ-450.140 24 31 50 155 3 55 25 12 12 10
ППТ-570.230 26 31 50 200 3 55 25 12 12 18
Модель патрона Параметр
L19 A1 A2 M1 M2 M3 M4 M5 z
ППТ-450.140 5 200 400 М16 М20 М6 М6 М8 2,5x900
ППТ-570.230 - 150 300 М16 М20 М6 М6 М8 2,5x900

 *Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
