КУЛАЧКИ ЗАЖИМНЫЕ К ТОКАРНО-КАРУСЕЛЬНЫМ СТАНКАМ



Технические данные и характеристики.

КУЛАЧКИ ЗАЖИМНЫЕК ТОКАРНО-КАРУСЕЛЬНЫМ СТАНКАМ

Наименование параметров
Модель
КЗ-170 КЗ-200

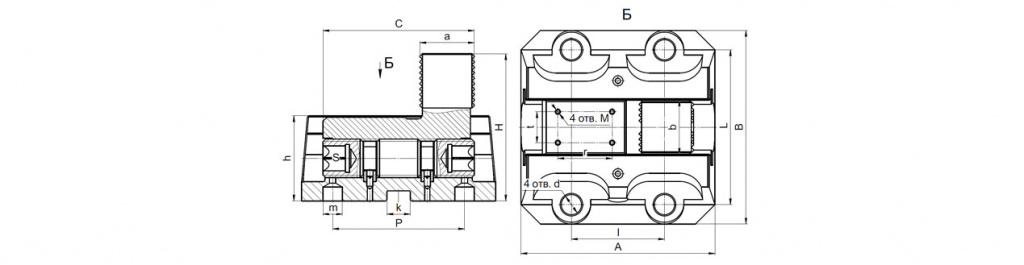

Габаритные размеры, (мм)
A 250
B 228 250
H 190
Высота корпуса, (мм) h 110
Длина кулачка, (мм) C 195
Длина зажимной части кулачка, (мм) a 70
Ширина зажимной части кулачка, (мм) b 70
Межцентровые расстояния отверстий под
крепёж, (мм) 		L 170 200
I 120
Диаметр отверстий под крепежные болты, (мм) d Ø26
Ширина поперечного паза, (мм) k 30
Межцентровое расстояние отверстий под
шпонку цилиндрическую, (мм) 		P 170 -
Диаметр отверстий под шпонку
цилиндрическую, (мм) 		m Ø25 -
Дполнительные размеры, (мм) строка 1 M М6
t 40
r 70
Размер под ключ, (мм) S Ø24
Максимальный крутящий момент на ключе, (Н*м) 250
Усилие зажима при максимальном крутящем моменте на
ключе, (Н*м) 		20
Масса, (кг) 35 38

*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
