КУЛАЧКИ К ВЫСОКОТОЧНЫМ МЕХАНИЗИРОВАННЫМ ПАТРОНАМ

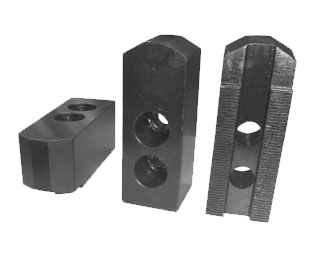

Мягкие накладные кулачки с дюймовым и метрическим зубчатыми соединениями.

Мягкие накладные кулачки с дюймовым и метрическим зубчатыми соединениями  Описание:

Мягкие накладные кулачки применяются для финишных операций, когда требуется высокая концентричность между зажимным и обрабатываемым диаметрами. Их зажимные поверхности протачиваются в сборе с патроном выбирая биения и деформации. Для достижения большей концентричности между зажимным и обрабатываемым диаметрами необходимо выбрать зазоры и деформации патрона перед расточкой.
Мягкие накладные кулачки взаимозаменяемы с накладными кулачками ведущих производителей (SMW-AutoBlok, Schunk, KITAGAWA,AUTO Strong и др.). Любой тип применяемых накладных кулачков должен позиционироваться так, чтобы зажим детали происходил в середине полного зажимного хода основного кулачка.



Дюймовое зубчатое соединение 1/16''x90°; 3/32''x90°.

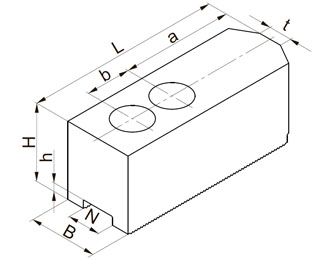

Мягкие накладные кулачкис дюймовым и метрическим зубчатыми соединениями

Обозначение   Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)
B H L N(H7) h t a b
ППМ-170.11 30 35 70 14 4 10 38 16,5 М10х25 1/16"х900 0,4
ППМ-210.11 35 40 90 17 4 12 47 23 М12х25 1/16"х900 0,8
ППМ-250.11 42 45 110 21 5 14 60 30 М16х30 1/16"х900 1,2
ППМ-315.11 42 50 125 21 5 16 73 30 М16х30 1/16"х900 1,8
ППМ-400.11 60 60 140 25,5 5 18 75 38 М20х40 3/32"х900 3,2





Метрическое зубчатое соединение 1,5"x60°

Мягкие накладные кулачкис дюймовым и метрическим зубчатыми соединениями

Обозначение   Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)
B H L N(H7) h t a b
ППМ-170.11-01 30 35 70 12 4 10 38 20 М10х25 1,5х600 0,4
ППМ-210.11-01 35 40 90 14 4 12 47 25 М12х25 1,5х600 0,8
ППМ-250.11-01 42 45 110 16 5 14 60 30 М12х30 1,5х600 1,2
ППМ-315.11-01 42 50 125 21 5 16 60 30 М16х30 1,5х600 1,8
ППМ-400.11-01 60 60 140 25,5 5 18 75 38 М20х40 1,5х600 3,2
                                                                          По требованию потребителя возможно изготовление других типоразмеров мягких накладных кулачков.





Закалённые накладные кулачки с дюймовым и метрическим зубчатыми соединениями.

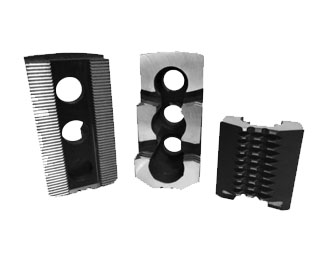

Закаленные накладные кулачкис дюймовым и метрическим зубчатыми соединениями  Описание:

Закаленные накладные кулачки предназначены для зажима необработанных поверхностей деталей на первых операциях. Зажимные поверхности кулачков имеют зубцы, которые проникают в деталь во время зажима, компенсируя отклонения от формы и увеличивая коэффициент трения. Для получения высокой точности и концентричности между зажимным и обрабатываемым диаметрами рекомендуем использовать мягкие накладные кулачки типа ППМ. Закаленные накладные кулачки взаимозаменяемы с накладными кулачками ведущих производителей (SMW-AutoBlok, Schunk,KITAGAWA, AUTO Strong и др.). Любой тип применяемых накладных кулачков должен позиционироваться так, чтобы зажим детали происходил в середине полного зажимного хода основного кулачка.

Дюймовое зубчатое соединение 1/16''x90°; 3/32''x90°.

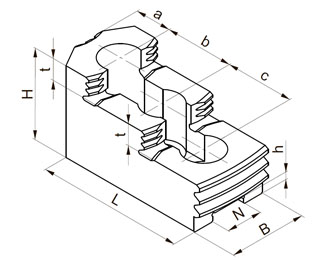

Дюймовое зубчатое соединение 1/16''x90°; 3/32''x90°

Обозначение   Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)
B H L N(H7) h t a b c
ППМ-170.08 32 39 65 14 5 10 13 16,5 16,5 М10х25 1/16"х900 0,3
ППМ-210.08 38 45 83 17 5 10,5 15 23 23 М12х25 1/16"х900 0,5
ППМ-250.08 42 58 104 21 6 13,5 18 30 30 М16х30 1/16"х900 0,8
ППМ-315.08 42 65 115 21 6 15 30 30 30 М16х30 1/16"х900 1,3
ППМ-400.08 48 70 140 25,5 6 17 35 38 38 М20х40 3/32"х900 2,0



Метрическое зубчатое соединение 1/5''x60°.

Дюймовое зубчатое соединение 1/16''x90°; 3/32''x90°

Обозначение   Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)
B H L N(H7) h t a b c
ППМ-170.08-01 32 39 65 12 5 10 13 20 20 М10х25 1,5"х600 0,3
ППМ-210.08-01 38 45 83 14 5 10,5 15 25 25 М12х25 1,5"х600 0,4
ППМ-250.08-01 42 58 104 16 6 13,5 18 30 30 М12х30 1,5"х600 1,0
ППМ-315.08-01 42 65 115 21 6 15 30 30 30 М16х30 1,5"х600 1,3
ППМ-400.08-01 48 75 140 25,5 6 17 35 38 38 М20х40 1,5"х600 2,0
                                                                          По требованию потребителя возможно изготовление других типоразмеров мягких накладных кулачков.

*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
