КУЛАЧКИ К ПАТРОНАМ ТОКАРНЫМ КЛИНОВЫМ МЕХАНИЗИРОВАННЫМ (ГОСТ 24351-80)



Закалённые накладные кулачки.

КУЛАЧКИ К ПАТРОНАМ ТОКАРНЫМКЛИНОВЫМ МЕХАНИЗИРОВАННЫМ (ГОСТ 24351-80)

Обозначение   Диаметр
патрона, (мм) 		Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)

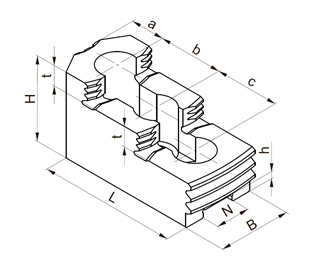

B H L N(H8) h t a b c
7102-0071У-1-2/003М Ø200 38 50 74 17 5 12 18 19 19 М12х30 1/16"х900 0,4
ПКВ-250Ø8.95/006М Ø250 42 60 94 20 5 15 20 25 25 М16х30 1/16"х900 1,3
ПКВ-400Ø11.93/006М Ø315
Ø400
Ø200 		55 71 111 25 6 16 21 30 30 М20х40 1/16"х900 1,7





Мягкие накладные кулачки.

Мягкие накладные кулачкис дюймовым и метрическим зубчатыми соединениями

Обозначение   Диаметр
патрона, (мм) 		Размеры, (мм) Крепёжные
отверстия
под винты  		Шаг
рифлений  		Масса, (кг)
B H L N(H9) h t a b
7102-0071У-1-2/005М Ø200 38 50 77,5 17 4 10 49 19 М12х30 1,6"х900 0,5
7102-0073У-1-2/007М Ø250 42 60 94 20 4 10 50 25 М16х30 1,6"х900 0,9
7102-0088У-1-2/007М Ø315
Ø400
Ø500 		55 71 120 25 6 20 60 31 М20х40 1,6"х900 1,1
                                                                          По требованию потребителя возможно изготовление других типоразмеров мягких накладных кулачков.
