КУЛАЧКИ К ПАТРОНАМ ТОКАРНЫМ КЛИНОРЕЕЧНЫМ РУЧНЫМ САМОЦЕНТРИРУЮЩИМ

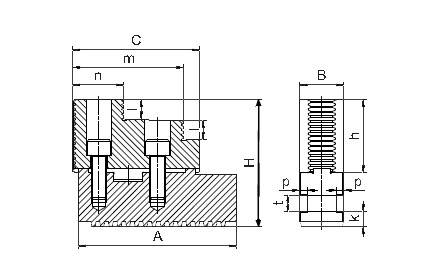

Кулачок сборный.

	Обозначение	Диаметр патрона	Размеры (мм)											Масса (кг)
			A	B	C	H	h	k	l	m	n	p	t
	ПР- 250.65/030	Ø250	110	28	80	87	50	9	14	80	40	6	13	1,5
	ПР- 400.105/020	Ø400; Ø500; Ø630.	168	45	130	130	45	15	20	114	52	7,5	17	4.9

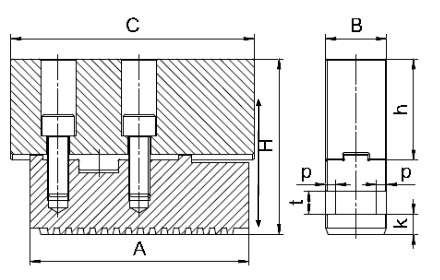

	Обозначение	Диаметр патрона	Размеры (мм)								Масса (кг)
			A	B	C	H	h	k	p	t
	ПР- 250.65/030-01	Ø250	105	28	125	90	55	9	6	13	1,9
	ПР- 400.105/020-01	Ø400; Ø500; Ø630	162	45	180	134	75	15	7,5	17	6,8

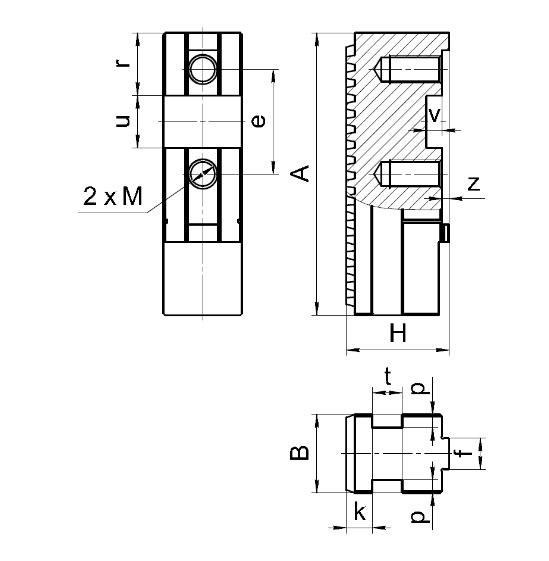

Кулачок базовый.

	Обозначение	Диаметр патрона	Размеры (мм)													Масса (кг)
			A	B	H	M	e	f	k	p	t	u	r	v	z
	ПР- 250.65.J6/017	Ø250	105	28	40	М12	40	12	9	6	13	20	26	6	3	0,6
	ПР- 400.105.J11/017	Ø400;  Ø500; Ø630	162	45	59	М16	60	18	15	7,5	17	30	45	9	4	2,6

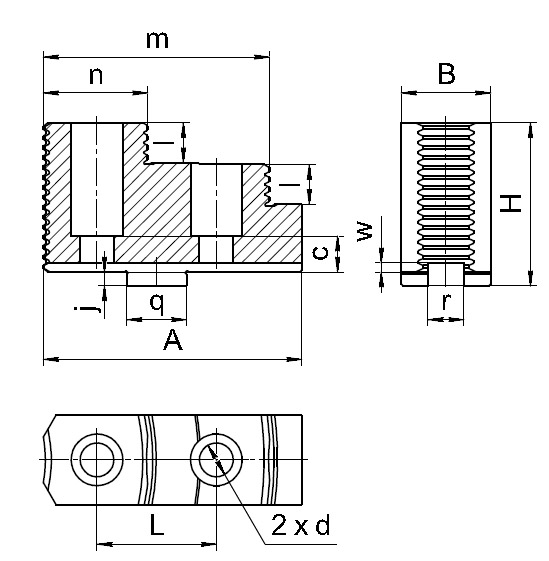

Кулачок накладной.

	Обозначение	Диаметр патрона	Размеры (мм)													Масса (кг)
			A	B	H	L	c	d	l	m	n	j	q	r	w
	ПР- 250.65/030.001	Ø250	90	28	55	40	10	Ø13	14	80	40	5	20	12	3,5	0,6
	ПР- 400.105/021	Ø400;  Ø500; Ø630	130	45	82	60	8	Ø17	20	144	52	7	30	18	4,5	2,2

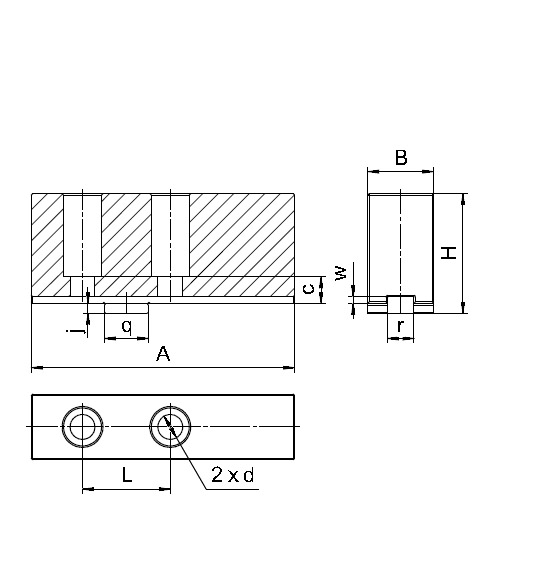

Кулачок накладной мягкий.

	Обозначение	Диаметр патрона	Размеры (мм)													Масса (кг)
			A	B	H	L	c	d	j	q	r	w
	ПР- 250.65/030.002	Ø250	125	28	55	40	11	Ø13	5	20	12	3,5				1,2
	ПР- 400.105/022	Ø400;  Ø500; Ø630	180	45	82	60	18	Ø17	7	30	18	4,5				4,1

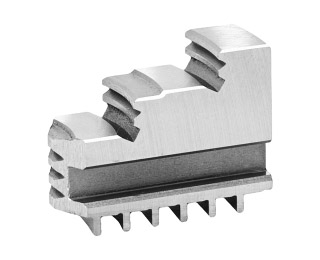

Кулачок реверсивный.

	Обозначение	Диаметр патрона	Размеры (мм)													Масса (кг)
			A	B	H	l	m	n	k	p	t
	ПР- 250.65.J6/005	Ø250	105	28	68	15	72	33	9	6	13					1,0
	ПР- 400.105.J11/005-01	Ø400;  Ø500.	167	45	99	20	113,8	52,2	15	7,7	17					4,0
	ПР-630.254/005	Ø630	175	45	99	20	113,9	52,7	15	7,7	17					4,1

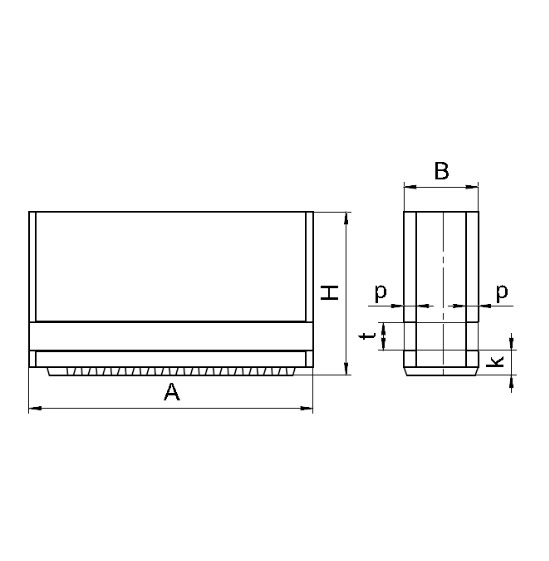

Кулачок мягкий.

	Обозначение	Диаметр патрона	Размеры (мм)													Масса (кг)
			A	B	H	k				p	t
	ПР- 250.65.J6/016	Ø250	105	28	68	9				6	13					1,4
	ПР- 400.105.J11/016	Ø400;  Ø500; Ø630.	172	45	99	15				7,5	17					5,5

*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.

**По требованию потребителя возможно изготовление кулачков различной конфигурации и типоразмеров.
