КУЛАЧКИ К ПАТРОНАМ ТОКАРНЫМ ЧЕТЫРЕХКУЛАЧКОВЫМ С НЕЗАВИСИМЫМ ПЕРЕМЕЩЕНИЕМ КУЛАЧКОВ

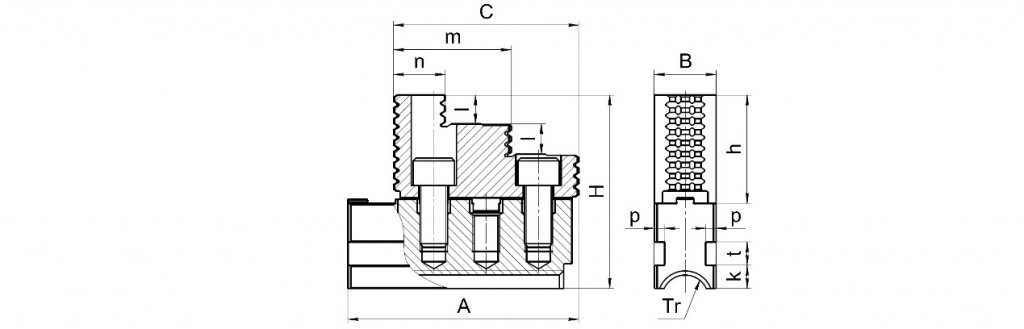

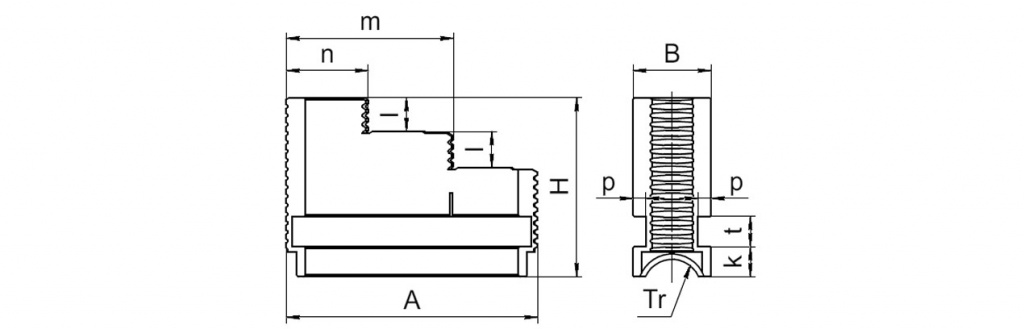

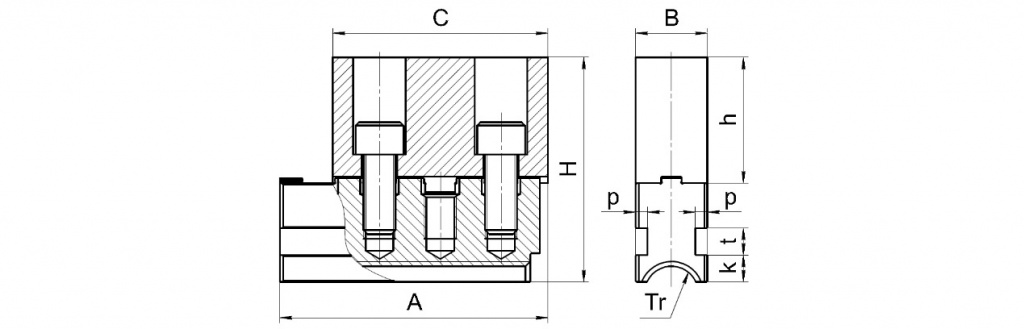

Кулачок сборный.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)												Масса, (кг)
		A	B	C	H	Tr	h	k	l	m	n	p	t
7103-200/010	Ø200	79	28	82	66	Tr24 x 5LH	37	10	9,5	53	22	6	13	0,9
7103-250/010	Ø250	92	32	97	89	Tr28 x 5LH	52	12	13	62	25	6,5	15	1,4
7103-315/010	Ø315	108	32	113	89	Tr28 x 5LH	52	12	13	70	25	6,5	15	2,1
7103-400/010	Ø400	125	45	135	128	Tr40 x 6LH	74	16,8	21	85,5	34	7,5	17	3,7
7103-500/010	Ø500	163	45	135	141	Tr40 x 6LH	79	16,8	21	85,5	37	7,5	17	4,7
7103-630/010	Ø630	205	60	135	141	Tr40 x 6LH	79	20	21	85,5	37	9,5	20	6,9
7103-800/010	Ø800	208	80	150	167	Tr50 x 6LH	99	25	30	89	40	14,5	25	11,3
7103-1000/010	Ø1000 Ø1250	245	80	150	167	Tr50 x 6LH	99	25	30	89	40	14,5	25	12,4

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)									Масса, (кг)
		A	B	C	H	Tr	h	k	p	t
7103-200/010-01	Ø200	79	28	90	81	Tr24 x 5LH	52	10	6	13	1,2
7103-250/010-01	Ø250	92	32	105	89	Tr28 x 5LH	52	12	6,5	15	1,8
7103-315/010-01	Ø315	108	32	120	89	Tr28 x 5LH	52	12	6,5	15	2,1
7103-400/010-01	Ø400	125	45	140	113	Tr40 x 6LH	59	16,8	7,5	17	4,4
7103-500/010-01	Ø500	163	45	140	133	Tr40 x 6LH	71	16,8	7,5	17	6,1
7103-630/010-01	Ø630	205	60	140	133	Tr40 x 6LH	71	20	9,5	20	8,7
7103-800/010-01	Ø800	208	80	160	157	Tr50 x 6LH	89	25	14,5	25	13,9
7103-1000/010-01	Ø1000 Ø1250	245	80	160	157	Tr50 x 6LH	89	25	14,5	25	15,0

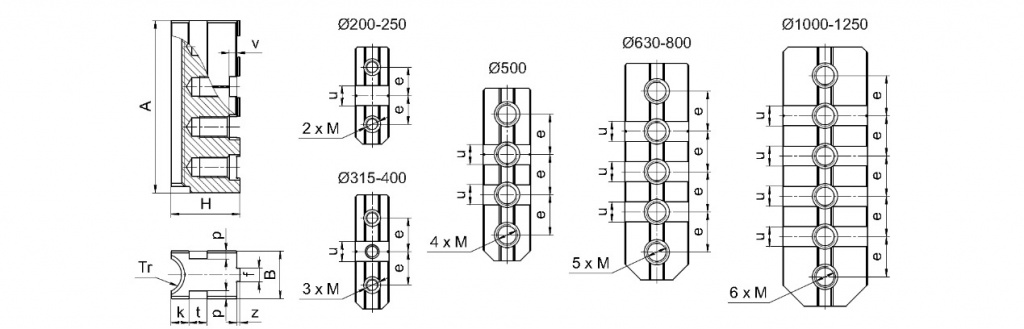

Кулачок базовый.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)													Масса, (кг)
		A	B	H	M	Tr	e	f	k	p	t	u	v	z
7103-200/010.01	Ø200	79	28	32	M10	Tr24x5LH	22,2	7,94	10,0	6,0	13,0	12,675	4,0	3,0	0,3
7103-250/010.01	Ø250	92	32	40	M12	Tr28x5LH	27,0	12,7	12,0	6,5	15,0	19,025	4,0	3,0	0,6
7103-315/010.01	Ø315	108	32	40	M12	Tr28x5LH	31,75	12,7	12,0	6,5	15,0	19,025	4,0	3,0	0,7
7103-400/010.01	Ø400	125	45	57	М16	Tr40x6LH	38,1	12,7	16,8	7,5	17,0	19,025	7,0	3,0	1,7
7103-500/010.01	Ø500	163	45	65	М20	Tr40x6LH	38,1	12,7	16,8	7,5	17,0	19,025	7,0	3,0	2,5
7103-630/010.01	Ø630	205	60	65	М20	Tr40x6LH	38,1	12,7	20,0	9,5	20,0	19,025	7,0	3,0	4,3
7103-800/010.01	Ø800	208	80	71	М20	Tr50x6LH	38,1	12,7	25,0	14,5	25,0	19,025	7,0	3,0	6,2
7103-1000/010.01	Ø1000 Ø1250	245	80	71	М20	Tr50x6LH	38,1	12,7	25,0	14,5	25,0	19,025	7,0	3,0	7,3

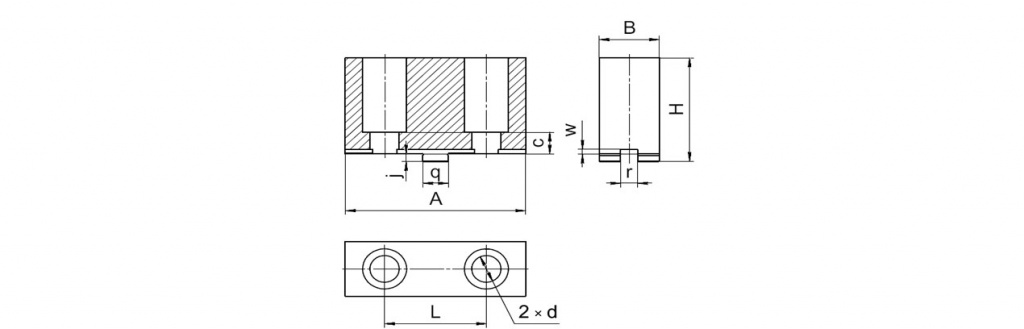

Кулачок накладной.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)													Масса, (кг)
		A	B	H	L	c	d	l	m	n	j	q	r	w
7103-200/010.02	Ø200	82	28	40	44,5	10	Ø12	9,5	53	22	3	12,675	7,94	4	0,6
7103-250/010.02	Ø250	97	32	55	54	12	Ø13	13	62	25	3	19,025	12,7	4	0,7
7103-315/010.02	Ø315	113	32	55	63,5	12	Ø13	13	70	25	3	19,025	12,7	4	1,3
7103-400/010.02	Ø400	135	45	80	76,2	13	Ø18	21	85,5	34	6	19,025	12,7	4	1,8
7103-500/010.02	Ø500	135	45	85	76,2	13	Ø22	21	85,5	37	6	19,025	12,7	4	1,8
7103-630/010.02	Ø630	135	60	85	76,2	13	Ø22	21	85,5	37	6	19,025	12,7	4	2,2
7103-800/010.02	Ø800 Ø1000 Ø1250	150	80	105	76,2	13	Ø22	30	89	40	6	19,025	12,7	4	4,7

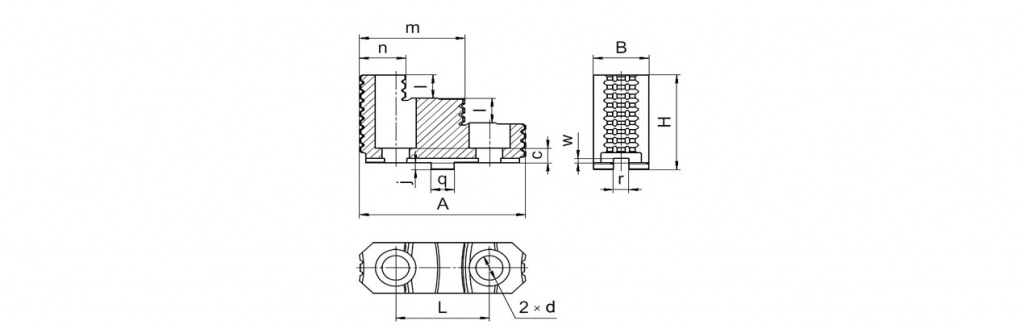

Кулачок накладной мягкий.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)										Масса, (кг)
		A	B	H	L	c	d	j	q	r	w
7103-200/010.03	Ø200	90	28	55	44,5	10	Ø12	3	12,675	7,94	4	0,9
7103-250/010.03	Ø250	105	32	55	54	17,5	Ø13	3	19,025	12,7	4	1,1
7103-315/010.03	Ø315	120	32	55	63,5	17,5	Ø13	3	19,025	12,7	4	1,3
7103-400/010.03	Ø400	140	45	65	76,2	17,5	Ø18	6	19,025	12,7	4	2,5
7103-500/010.03	Ø500	140	45	77	76,2	17,5	Ø22	6	19,025	12,7	4	3,5
7103-630/010.03	Ø630	140	60	77	76,2	17,5	Ø22	6	19,025	12,7	4	4,0
7103-800/010.03	Ø800 Ø1000 Ø1250	160	80	95	76,2	17,5	Ø22	6	19,025	12,7	4	7,3

Кулачок реверсивный.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)										Масса, (кг)
		A	B	H	Tr	k	l	m	n	p	t
7103-200/003	Ø200	75	28	58	Tr24x5LH	10	12	44,6	21,4	6	13	0,5
7103-250/003	Ø250 Ø315	105	32	68	Tr28x5LH	12	13	70	35	6,5	15	1,1
7103-400/003	Ø400	125	45	100	Tr40x6LH	16,8	19	83	41	7,5	17	2,9
7103-500/003	Ø500	145	45	100	Tr40x6LH	16,8	19	98	49	7,5	17	3,5
7103-630/003	Ø630	160	60	115	Tr40x6LH	20	25	99	51	9,5	20	5,4
7103-800/003	Ø800 Ø1000 Ø1250	200	80	140	Tr50x6LH	25	30	137	63	14,5	25	11,0

Кулачок реверсивный.

Обозначение	Диаметр патрона, (мм)	Размеры, (мм)							Масса, (кг)
		A	B	H	Tr	k	p	t
7103-200/005	Ø200	85	28	60	Tr24x5LH	10	6	13	0,7
7103-250/005	Ø250	95	32	70	Tr28x5LH	12	6,5	15	1,4
7103-315/005	Ø315	115	32	70	Tr28x5LH	12	6,5	15	1,7
7103-400/005	Ø400	130	45	100	Tr40x6LH	16,8	7,5	17	4,1
7103-500/005	Ø500	150	45	100	Tr40x6LH	16,8	7,5	17	4,7
7103-630/005	Ø630	175	60	115	Tr40x6LH	20	9,5	20	8,5
7103-800/005	Ø800 Ø1000 Ø1250	200	80	130	Tr50x6LH	25	14,5	25	14,2

По требованию потребителя возможно изготовление кулачков различной конфигурации и типоразмеров.

*Изображения товаров на фотографиях, представленных на сайте, могут отличаться от оригинальной продукции.
